فن کویل (Fan coil) چیست ؟
سیستم های تهویه مطبوع (HVAC) از اجزا مختلف تشکیل می شود .برای اینکه بتوانیم دمای یک محیط مورد نظر کاهش یا افزایش دهیم برای رسیدن به دمای مطوب (دمای آسایش) از روش ها و تجهیزات محتلف استفاده می شود یکی از این تجهیزات دستگاه به نام فن کویل ( FAN COIL) است .
برای استفاده از سرمایش و گرمایش فن کویل، به مولدهای سرمایش(چیلر) و گرمایش(دیگ ، پکیج) نیازمندیم .
فن کویل تشکیل شده از :
کویل حرارت (Coil heat exchanger Fin tube)
بلوور فن
الکتروموتور
کابین دستگاه (بدنه)
سینی درین
فن کویل بر اساس مقدار دبی حجم هوا (CFM ,L/s ,M^3/H) ، بار سرمایش و گرمایش انتخاب می شوند
در انواع کاتالوگ فن کویل های کارخانه سازنده براساس حجم هوا ظرفیت بندی شده اند ، جهت انتخاب دستگاه مناسب طراح با توجه به محاسبات دقیق و شرایط محیط در دست بررسی به کاتالوگ شرکت سازنده مراجعه کرده و دستگاه را انتخاب می کند.

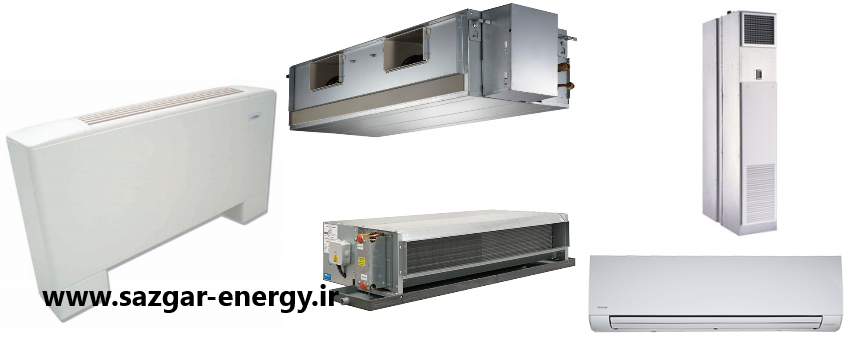

فن کویل ها از نظر قرارگیری در محیط سه دسته می شوند :
- سقفی (بیشترین استفاده)
- زمینی
- دیواری
عملکرد فن کویل :
گرمایش
سیال (آب) توسط بویلر یا پکیج گرم شده سپس از طریق لوله کشی به داخل کویل ها منتقل شده و فن کویل با استفاده از فن به صوت اجباری هوا را از روی کویل گرم عبور داده و باعث افزایش دمای محیط میشود سرعت انتفال گرما بیشتر از سیستم های غییر اجباری مانند رادیاتور و گرمایش از کف است.
سرمایش
سیال (آب) توسط چیلر خنک میشود ماننده قسمت گرمایش وارد کویل فن کویل شده و فن به صورت اجباری با عبور هوا از روی کویل با جذب گرما هوا موجب سرد شدن محیط می شود .
فن کویل ها از نظر فشار هوا به دو دسته تقسیم بندی می شوند :
- Low static
- High static
فن کویل فشار پایین (Low static )
فن کویل دارای فشار هوای پایین با صدای کمتر و بدون کانال هوا در ظرفیت های 300 (CFM) تا 800(CFM)
فن کویل فشار بالا (High static )
فن کویل دارای فشار هوای بالا با صدای بالاتر و قابلیت اتصال کانال هوا برای فواصل طولانی و دریچه های متعدد در ظرفیت های 800 (CFM) و بالاتر که به فن کویل های کانالی شناخته می شوند.
نکات مربوط به انتخاب دستگاه فن کویل مناسب
- دارا بودن حجم هوای مناسب و طبق استاندارد
- ظرفیت کویل حرارتی مناسب
- بررسی کیفیت و نوع بلوور های دستگاه
- مقدار تراکم فین کویل در هر اینچ (FPI)
- بالا بودن کیفیت الکتروموتور همراه با داشتن دور مناسب
- بررسی صدا
- سینی درین با پوشش مناسب
- عایق بندی دستگاه
- بدنه مقاوم با ضخامت ورق مناسب
- نوع فیلتر با توجه به شرایط محیط
